碳纤维红外线电热管产品介绍

产品分类：碳纤维红外线加热管

产品简介：碳纤维红外线电热管，升温迅速，3-5秒速热，节能30%以上，有效降低运营成本。红外线辐射加热的由里及表”的加热特点可提高工件的品质，降低次品率。无瞬间电流冲击，使用寿命长达8000小

咨询
热线

0531-88783728

186-6019-7739

产品概述

碳纤维红外线电热管简要
一、综述
红外线碳纤维加热管（简称碳纤维加热管），是以含碳量≥95%以上的非金属碳纤维长丝（聚丙烯腈基）为发热基体，悬置于密闭的石英玻璃管腔体内，并通电
状态下发出红外辐射热能的一种新型红外线加热管，是完全区别于以镍铬丝、铁铬丝、钨丝、钼丝等金属发热基体的一种以红外线辐射加热为主的红外线加热管。
具有升温快、电热转换效率高、辐射能比高、环保无污染等特点。

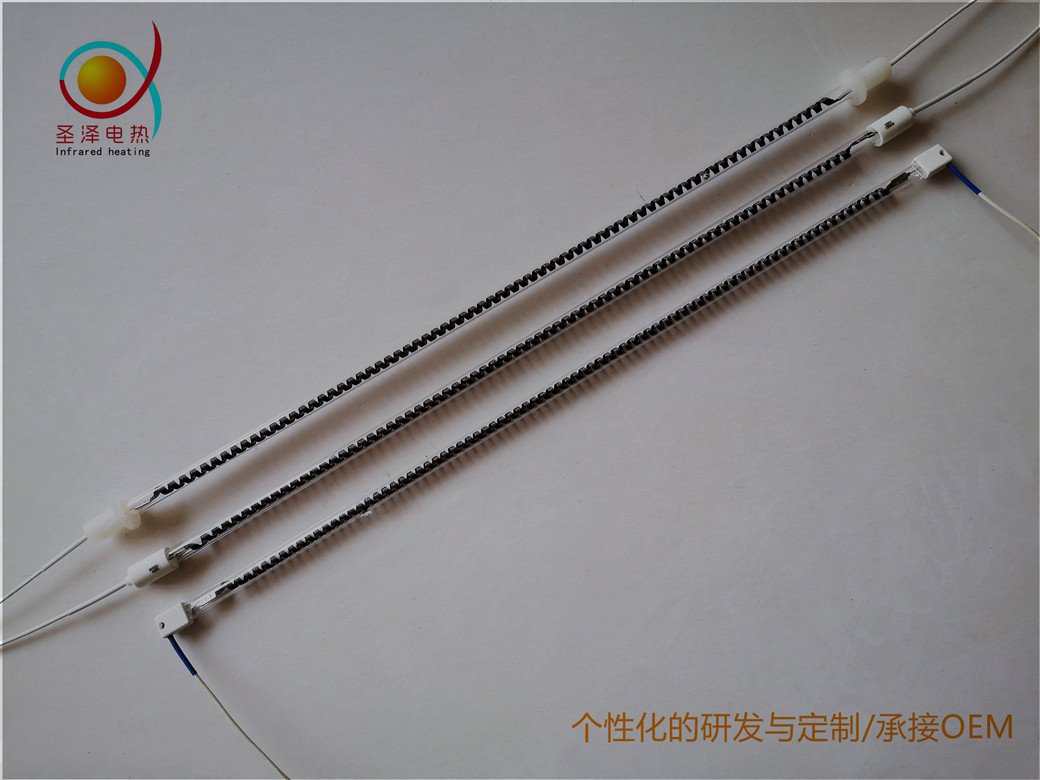

下图1：螺旋形碳纤维长丝发热基体（直型加热管）

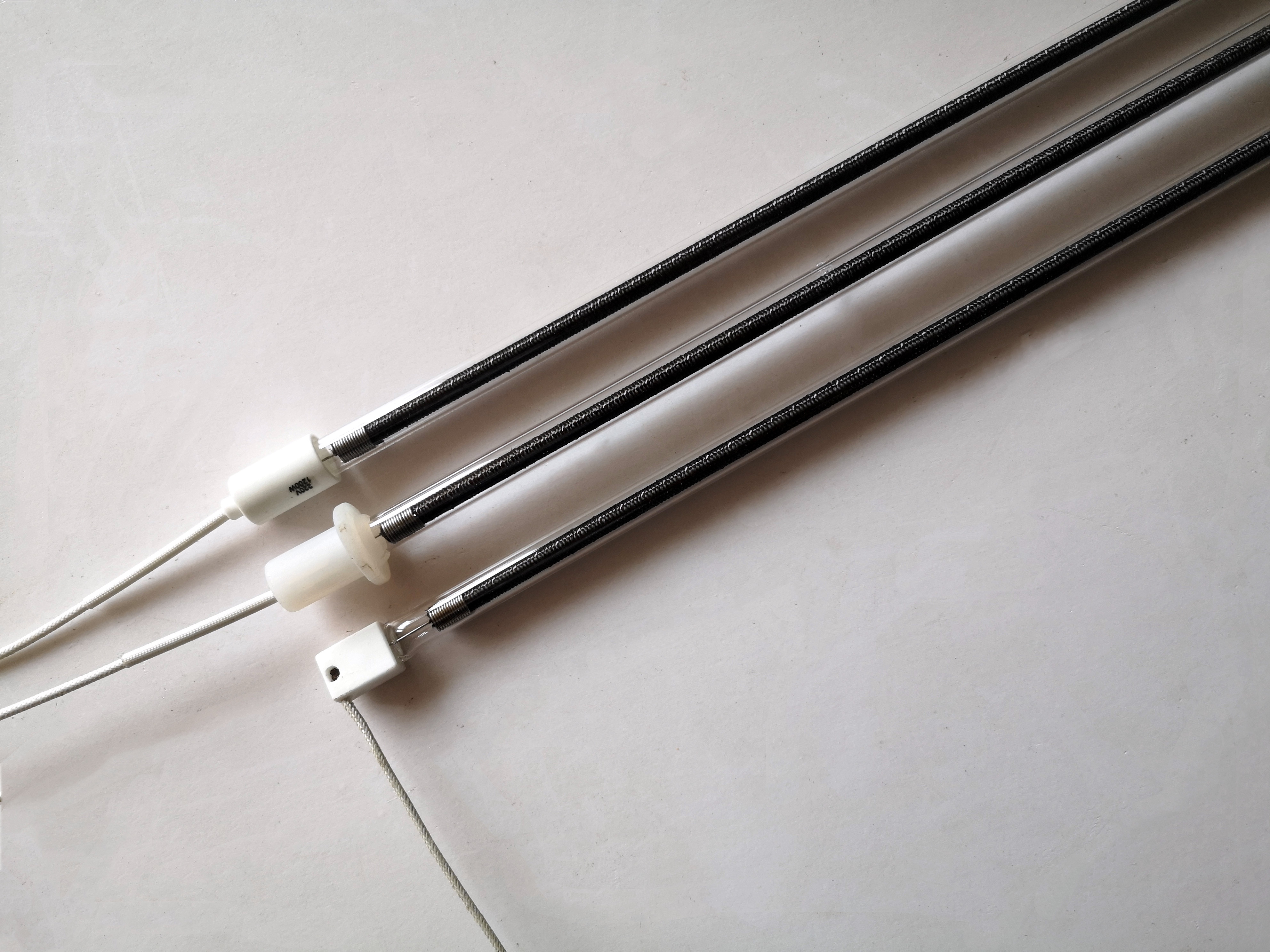

下图2：圆柱状碳纤维长丝发热基体（直型加热管）

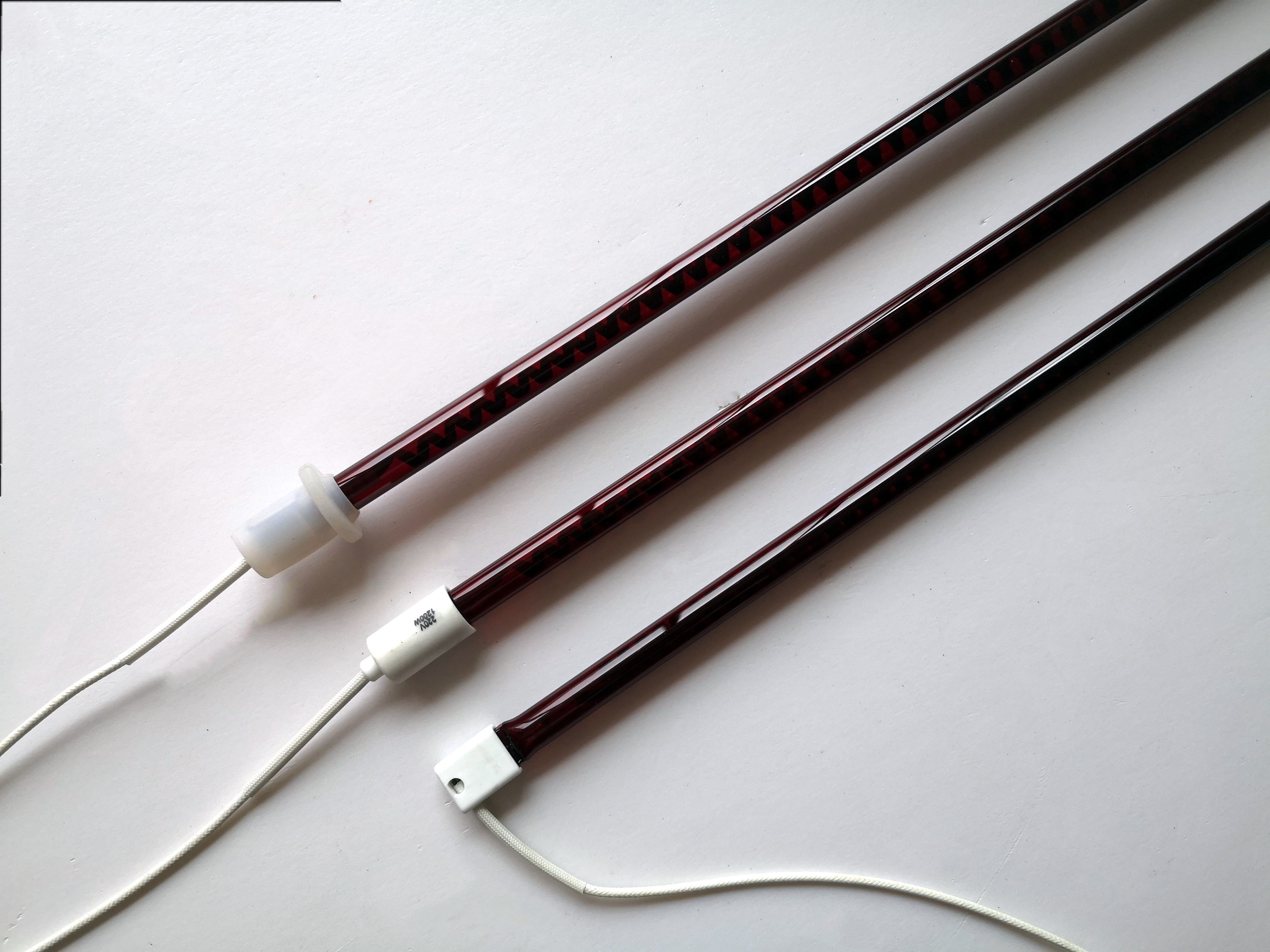

下图3：直型红宝石形碳纤维红外线加热管（加热管的绝缘外壳为红色或深红色或黑红色的石英玻璃管）

以上加热管基本技术参数：管径10-20mm；长度120-3000mm；功率30w-4500w；电压6-500v；
下图4：单端出线直型碳纤维红外线加热管；

二、产品特点
1.升温迅速，3秒速热：起动/关闭时间仅为1-2秒（从零功率到满功率输出只需要5-8秒）
2.电热转换效率达95%以上，启动时无瞬间冲击电流，降低配件损耗，延长使用寿命；
3.红外热能辐射高平均效率均在65%以上，利用其简单而直接的红外热能辐射传递方式，可直接热辐射物体，减少通过空气介质的加热阻力，快速提高物体本身的温度，
从而减少能耗，缩短加热时间，但不会因表层干燥过快而产生气泡和皱痕。红提高生产效率和工件品质；

4.环保、健康、红外线柔和
无光污染，红外线光柔和不刺眼睛和灼伤皮肤，无紫外线辐射和有害气体及高频辐射。它发出的红外线还具有促进血液循环、消炎、杀菌等作用，还常用于理疗仪、保健仪等。
5.安全、耐腐蚀，除氢氟酸外，石英玻璃几乎不与其他酸类物质发生化学反应，其耐酸能力是陶瓷的30倍，不锈钢的150倍。
5.3耐冷热骤变
石英玻璃的热膨胀系数极小（热膨胀系数仅为5.6*10^-7），能承受剧烈的温度变化，将石英玻璃加热至1100℃左右，放入常温水中也不会炸裂。
本产品封装材料采用高纯度脱羟基石英玻璃管,热膨胀系数极小,有极高的热稳定性,能承受剧烈的温度变化而不炸裂。
6.使用寿命长（长达6000小时以上），长期使用功率不衰减；

三、定向热辐射
1.配套金属反射罩
使用时给红外线碳纤维加热管配套铝质反射罩或不锈钢反射罩(梯形或抛物面反射罩)，可提高定向热辐射，可提高热能效率60-70%以上；

2.表面180°镀层
碳纤维加热管的外表面180°镀层，可提高热能效率达70%以上；
镀层有两种材料：半面镀白反射层和半面镀金反射层；
表5：加热管表面180°涂层技术参数（定向辐射温度）

2.2带有涂层的加热管
2.2.1半面镀金的加热管
优点：定向辐射热能高，其反射率≥85%；缺点成本高，价格高；
涂层表面使用环境温度≤650℃；

2.2.2半面镀白碳纤维加热管
定向热辐射低于半镀金，其反射率≥65%；优点是成本低，价格低；
镀层表面使用环境温度≤900℃；

四、碳纤维加热管发热基体形态
1.多股碳纤维长丝编织呈带状，经特殊工艺定型呈螺旋状态发热体；

2.多股碳纤维长丝编织呈圆柱态发热体

五、碳纤维加热管成品形态
1.直形加热管
1.1直形单管两端出线
1.2直形单管单端出线
2.直形双孔管加热管
2.1直形双孔双端出线
2.2直形双孔单端出线
3.直形双排加热管
3.1直形双排加热管双端出线
3.2直形双排加热管单端出线
4.异形加热管，U型，多U型，M型，球拍形，圆形，S型等；
5.颜色分类
透明型、半透明型、红色或深红色型
6.管径（mm）：
6.1直管管径：ф8、ф10、ф12、ф13、ф14、ф15、ф16、ф18、ф20；
6.2异形管管径：ф10、ф12、ф13、ф14、ф15；
7.1直形双孔单端出线碳纤维加热管

7.2直形双排单端出线/双端出线加热管直形单管单端出线

7.3直形碳纤维加热管

直形单管双端出线加热管

水加热用
直形单端加热管

7.3红色（深红色）直形双端出线碳纤维加热管

直形半透明碳纤维加热管

（表面磨砂）

7.4异形碳纤维加热管

六、主要技术参数
表6：主要技术参数表

电压（v）	12、24v、36v、48v、110v、120v、220v、230v、240v、380v
P功率（w）	150 ~ 5000w	功率误差（%）	±5%
L长度（mm）	150 ~ 2500mm	长度误差（mm）	±2mm
管径ф（mm）	10/12/14/16/18/20	管径误差（mm）	±0.1mm
最高发热表面温度（℃）	≤ 750℃	最高工作环境温度（℃）	≤ 750℃
色温（k）	1000~1500k	平均使用寿命（h）	≥ 6000h
电-热辐射转换效率（%）	≥55%

五、常用见产品用途（我们的红外线加热管正在应用的行业）
1.烘干及固化涂层
用于大量工业热流程：干燥与固化涂层、成型、压制、层压、胶合、焊接、烘烤、加热、升温、预热、杀菌。
金属、塑料、玻璃、木材或陶瓷基体以及二维或三维基体上的涂层——工业生产过程中存在着数不胜数、种类繁多的涂层工艺。无论是涂料、颜料，还是胶黏剂，所有涂层均需要完全烘干及固化的表面; 水性和水基涂料烘干，粉末涂料凝结和固化。红外热辐射器在烘干水基湿涂料方面卓有成效，并且能够明显缩短软化粉末涂料的时间。常用场景如下：
1.1油墨/油漆/涂料固化
应用场景：纸张印刷、金属喷漆、家具烤漆、汽车烤漆、塑粉固化、UV固化前预热。
作用：快速烘干水分、固化涂层；
优势：速度比热风烘干快3-5倍；
      表面不结皮、不起泡、漆膜附着力强、光泽度好；
      适合流水线连续生产作业；
1.2覆膜、复合、烫金
应用：包装膜、地板、家电面板热复合；
作用：加热胶层、使材料粘合更牢固；
1.3纺织、印染、无纺布行业
应用：印花烘干、布匹烘干、定型、缩水控制
优势：加热均匀，色彩附着力强，布料不变形、不发黄；
适合高速印染生产线，提高产能和品质，效率提高30-50%以上；
1.4造纸、纸板、石膏板烘干
木材干燥、油漆固化，如木质家具烤漆、木质工艺品烤漆等；
特点：表面干燥快、不易变形和开裂；
2.塑料用于成型、压制、层压、拉深成形、焊接，红外热可在焊接、成型或改型前固化热固性塑料和加热热塑性塑料。常用场景如下：
2.1 PET吹瓶机/瓶坯加热
应用场景：矿泉水瓶、饮料瓶、油瓶等塑料瓶生产
作用：快速、均匀加热瓶坯，使瓶身软化便于吹塑成型
优势：升温快，比传统加热节电20%～40%
加热均匀，瓶壁厚薄一致，废品率低
可精准控温，适配高速生产线
常用波段：中波红外 / 短波红外
2.2 注塑机 / 挤出机 / 拉丝机
应用场景：塑料颗粒熔融、管道挤出、塑料拉丝
作用：对料筒、模具、板材进行辅助加热与保
优势：非接触加热，不污染原料
热效率高，降低主机负载
延长加热圈寿命，减少维护
2.3塑料板（PVC/PP/PE/ABS）、亚克力板(PMMA)折弯；
红外线渗透性强，由里及表加热，加热均匀，穿透性好；
折弯不发白，不裂纹，不变黄；
效率提高20%以上，折弯精度高，成品透亮，平整。
3. 适用于汽车工业的红外线辐射器：汽车工业中的热处理：加热、干燥、硬化、焊接、粘合、层压、去毛刺等。
4. 食品加工（加工巧克力、灌注果仁糖或加热食品表面）。
4.1食品、农副产品加工
4.1.1. 食品烘烤、杀菌
应用：面包、饼干、肉制品烘烤
特点：红外线由里及表，内外同时加热，口感好、效率高，营养锁鲜；
     肉制品烘烤（肉串、肉片），最快2分钟烤熟，缩短等待时间；嫩而不焦，锁鲜保味，有效脱脂，嫩而不腻；
广泛用于肉串烧烤炉、鸡鸭旋转电热烤炉，饼干生产流水线、电水壶等。
4.1.2中药材/果蔬/水产品干燥
应用：人参、枸杞、红枣、山药、菌类、鱼片干燥
优势：干燥速度快，保留营养与色泽
低温干燥不破坏药效, 远红外有辅助杀菌作用
4.1.3茶叶/菜叶类杀青、烘干与提香；
应用：茶叶或叶类杀青与烘干流水生产新线
优势：比传统加热提效20%以上，完全实现杀青、烘干与提升一站式工艺；
快速灭酶，锁鲜保绿，外形紧结，色泽统一；
提香快、效率高，时间比热风缩短30%，30分钟可达最佳提香效果；
烘干均匀，含水率一致，耐存不变味；
去涩增醇，口感更润；
5. 玻璃工业中的红外线热加工工艺：车玻璃上丝网印刷的烘干，复合玻璃的切割或镜子的镶嵌 —— 玻璃加工的许多工艺流程都需要热能。
5.1玻璃、汽车、光伏行业
玻璃退火 / 钢化 / 镀膜烘干/玻璃丝印/彩晶玻璃/玻璃喷涂；
汽车玻璃、建筑玻璃、光伏玻璃生产、中空玻璃胶体粘合等；
作用：消除内应力、提高强度、干燥镀膜，红外线加热管温控精准，辐射均匀。
5.2. 汽车零部件烘干：车灯、内饰件、保险杠涂装烘干
6．工业取暖、暖通、烘干房
大型车间、养殖场（.家禽育雏、仔猪保温）、烘干房、温室采暖
特点：即开即热，无风取暖；不扬尘、不耗氧、舒适度高
     7．医疗、理疗、养生设备（光波房）
红外线理疗灯、艾灸仪器、取暖理疗设备（光波房）
利用远红外温热效应，促进血液循环、缓解疼痛
8.取暖电器：电采暖锅炉、各类红外线取暖器，暖风机、光波浴霸（卫浴集成吊顶）；
应用：电采暖水加热锅炉、鱼缸加热、太阳能水箱辅助加热，储水式电热水器、辐射式取暖器、油丁取暖器等
六、碳纤维红外线加热管广泛用于以下工业行业

行业名称	应用说明
玻璃烘干	玻璃丝印、玻璃喷涂、制镜、装饰玻璃，彩晶玻璃
实木地板	实木地板上色、打底、PU涂层、上光等
多层复合板	模板刨片烘干、刨片上色、上胶、表面上光等
家具用板	家具上漆、上底色、涂层、上光等。
软性线路板	烘水胶、哄银浆、烘油胶、UV等
硬性线路板	烘绿油、烘锡膏、烘水份等
涂装及表面处理	汽车涂装、木业涂装、金属刀具涂装、电机、锭子、变压器零部件，中间继电器的烘干等
汽车行业	粉末涂装、油漆固化、焊接油箱、滤清器组件等
涂布行业	纸张、铝箔、无纺布、皮革、塑料薄层等
食品烘干	方便面、蔬菜包、脱水蔬菜、干果、巧克力、面包、面制品
医药行业	中药材、中成药、药片、药丸、粉末制剂、医药器械等
鞋业烘干	鞋材烘干机、鞋贴合烘干机、成型烘干机
塑料行业	塑料焊接、薄膜拉伸、薄膜收缩、塑料软化、塑料折弯等
皮革行业	皮革涂层、印刷、压花、干法皮革及湿法皮革的生产制造
墙纸行业	墙纸涂层、印刷、压花等
印刷行业	胶印、凹印、涂布、油漆和印刷油墨的干燥
丝网印刷	各种全自动、半自动的丝网印刷设备、导光板、液晶屏等丝印边框、银点硅氟镀膜等工序烘干
纺织品涂层	防水涂层、压延涂层、染色
纺织品印花	台板印花、太平网印花、圆网印花、毛巾印花等
纺织品及纤维	地毯、植绒、化纤烘干、涂层、印染、定型、压花、织带纤维的染色与强化
平面印花	鞋业、服装、织带、雨伞、广告伞、帐篷、箱包、皮革、牛子布、瓷砖、金属片、PVC\PU\EVA、木板、玻璃、纸板、牛皮、羊皮、羊毛衫等
取暖器/保健理疗	取暖器、光波房、光波浴房、桑拿房、汗蒸房、红外线理疗仪。

七．安装注意事项
1.水平倾斜垂直安装都可，竖直安装时最好采用有支撑体的加热管；
2.使用时配用铝反射罩或不锈钢反射罩，平面或抛物面反射罩，提高辐射的利用率高，本厂可代加工。
3.应避免剧烈振动和摇动。
4.加热元件与被加热物之间距离最佳控制为100--450毫米为宜,视烘干物体的具体状况而定.
5.石英加热元件属脆性材料，安装使用时应注意安全、使用时根据被加热物件的具体情况、采取必要的防护措施、以免产生机械损伤。
八：附件：实际应用行业图片
